我们所说的超级计数器（如DEWE-43、Sirius等仪器上的计数器）能够进行非常精确的时间和计数测量。

计数器工作基于内部102.4 MHz的时基，不受模拟信号采样率的设置影响。

支持简单计数及高级计数器功能

AD时钟

计数器输入

理想计数形式

超级计数器

标准计数器

每个计数器包含3个数字输入这些数字输入可以分别使用

周期

脉冲宽度

占空比

·基本事件计数

·门计数

·上/下沿计数

·基本计数器计数

再也不需要额外的模拟输出硬件了！函数信号发生功能可以输出各种波形，如正弦、方波、三角波、锯齿波甚至表格编辑的任意波形。各种输出方式可选，如连续输

出、扫频、步进扫频、猝发等等。同时可以在测量过程中对波形进行实时精细调整。

通过 ControlChannels 插件，使直接控制模拟输出信号成为可能，甚至可以在测试过程中实时输入设定值进行精细调整！该功能可以用于控制系统外围硬件。有各种不

同的控制工具可供选择，如条状刻度尺、旋钮或者文本输入框等。

兼顾网络摄像头、热像仪和高速摄像机的同步视频采集

DS摄像机适用于那些需要真正同步于系统动态采样率的应用环境。高品质图像和（可选）自动快门由A/D卡直接控制，其产生的脉冲用于驱动摄像机。由此得到各帧图像和数据之间完美的修正。

Direct X 网络摄像头也同样被软件所支持！

软件还支持多种热像仪包括：FLIR、NEC、MICRON，以及Photron高速摄像相机，帧速率高达100000帧/秒

插件增加了对直接通过千兆网口连接的 GigE vision 摄像机的支持。DEWESoft 发出时钟同步摄像头及其他输入信号。

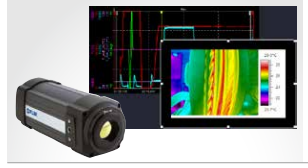

插件增加了对 FLIR 热成像摄像机的支持。包括数据可视化、分析和存储功能（支持型号：A300，A310，A315，A320，A325，A615，SC305，SC325，SC645，SC655）

·支持 FLIR 热成像摄像机

添加对 Photron高速摄像机的支持。能够以百万像素图像分辨率、20，000 fps 进行视频数据采集。最高可实现2，000，000 fps（取决于摄像机型号及分辨率）视频数据采集。视频数据与其它数据源完全同步。支持软件或外部触发。

·多摄像机支持

·完全同步

CAN，OBDII on CAN，J1939 and J1587 协议

CAN总线（控制器局域网络）是如今车辆上应用最广泛的总线。DEWESoft® X软件支持以下具有CAN 接口的设备：DEWE-43A、DS-NET、DS-CAN-2、SIRIUS。如今汽车、卡车、船舶、坦克、拖拉机、收割机等，几乎所有配备现代发动机的机器中都能够看到CAN总线的身影。

高级GPS功能支持

GPS技术主要用于三个应用领域：获取绝对位置，测量一个物体的运动速度以及得到精确的绝对时间信息。

DEWESoft®X支持以上三个应用领域。对于最基本的定位功能，DEWESoft® X软件支持NMEA 0183 GPS接口协议。如果GPS接收器能够以NMEA 0183格式传送数据，DEWESoft® X软件将能够以最高500赫兹的速度实时采集位置数据。

·快速高效的对DS-IMU2，DS-IMU1 和DS-GYRO1 进行配置

·修正安装位置偏移及GPS天线位置偏移

·对任意计算个参考点进行位置/速度/加速度/滑移角参数计算

·支持同时使用多个 DS-IMU 和 DS-GYRO

以太网探测器，具有过滤和数据解码能力，用来从以太网数据流中解码数据通道。 数据流可通过如 MAC 和IP 地址，源端口和目的端口等多种参数来过滤。

支持多种数据编码： intel，motorola，signed，unsigned，IEEE float：

支持线性和非线性 （polynomial） 缩放。

·可接收多种以太网数据流

·多种过滤方式 （TCP/IP，UDP，data filter，...）

·支持多种格式数据解码（intel，motorola，float，signed，...）

·线性和非线性缩放

·记录分析 CAN 数据流

·支持 CAN 标准/扩展信息

·DBC 导入/导出功能

·支持J1939

·在线/离线解析CAN报文（需存储 CAN 数据流）

·通过CAN输出功能进行数据回放（.csv 格式）

·适用与多种车辆子系统

·低采样率

·Dewesoft CAN 插件形式，不断更新

·仅支持OBDII on CAN（pins 6 and 14 ）

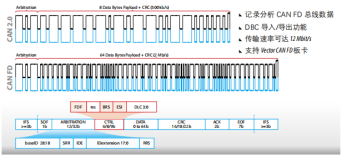

·记录分析 CAN FD 总线数据

·DBC 导入/导出功能

·传输速率可达 12 Mbit/s

·支持 Vector CAN FD 板卡

插件可以采集支持CCP或XCP协议的电子控制单元电子控制单元 （ECU）数据。通过CAN/以太网接口通讯无需其它硬件。客户无需了解XCP 或 CCP 协议的任何知识。如果设备是通过密匙保护的，我们需要带有参数定义的a2l 文件及Key&Seed算法来解锁dll文件。上述所有文件都可以从ECU制造商处得到。

·XCP 协议（通过 CAN 或网口）

·CCP 协议

·支持多种 ECU

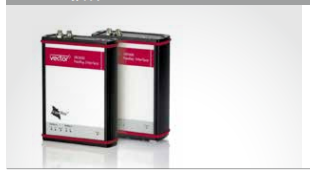

插件用于FlexRay系统总线， 带有FIBEX库导入选项，主要用于汽车工业。支持所有Vector FlexRay 总线板卡。

·解码FlexRay总线

·支持FIBEX

·所有Vector FlexRay 板卡均可支持

能够精确测量力和力矩，每个参数均可在正交参考系中表示为三个矢量。设备与其他数据完全同步。

·采样率可达1250 Hz

·硬件同步

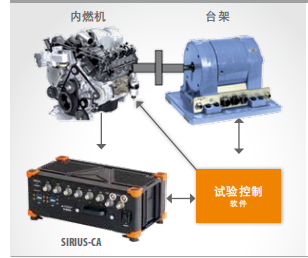

l 试验台控制器与 DEWESoft 硬件连接仅需要一根线缆 -＞ 控制器无需额外的模拟输入通道及更少的线缆，能显著降低成本

l 实时信号处理及负载分析反馈（通过 EtherCAT）同时通过 DEWESoft 软件同步记录数据

与台架服务器的通讯通过专用的插件实现（兼容IndiMaster 670）.

支持 RS232 及 TCP/IP 连接协议：

·AK 协议

·Puma Open AK

·D2T AK

·Tornado AK

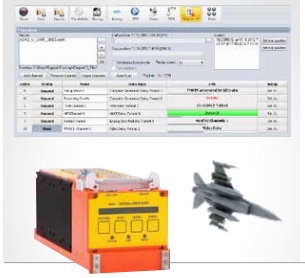

支持PCM遥测， ARINC，chapter 10 和 MILSTD-1553接口

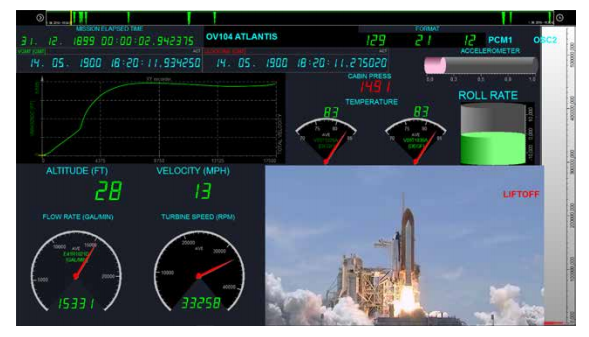

飞行器包括航天器如美国的航天飞机均需要采集机载数据，进行数字化，并将数据发送至地面站。此过程被成为脉冲编码调制数据流，或者被成为PCM.DEWESoft® 支持 Ulyssix Tarsus PCM-01 板卡进行解码，显示及存储PCM 数据。PCM 数据嵌入了IRIG 时

时间戳，因此可以与 FM 模拟通道，视频数据及其他数据源进行同步。更多信息，请参考 PCM 数据解决方案。

以太网嗅探器具有简单的过滤功能和数据解码功能，可以从网络数据流中提取出数据通道。数据流可以通过各种参数（如 MAC 和 IP 地址，数据源端口/目标端口或手动数据过滤等方式）进行过滤。数据可以通过不同方式进行编码： intel， motorola，有符号，无符号，IEEE 浮点：

可以使用线性及非线性（多项式）系数。

·能够记录及回放 IRIG-106 Chapter 10 文件

·能够接收及发送 Chapter 10 UDP 以太网数据包

·完整的全功能处理和记录功能包

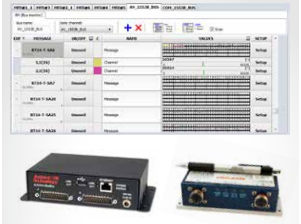

处理多个 ARINC 429 和 MIL-STD-1553 数据总线。插件可以捕获、过滤、记录和显示总线中流动的数据。 它还可以将二进制数据转换为方便用户识别的格式。 除了读取和存储总线数据之外，也可以将数据发送至总线。为实现此功能，插件为 ARINC 429 协议提供了易于使用的传输计划设计器，为 MIL 1553 协议总线控制器功能提供了帧设计器功能。

·支持 AltaDT 和 Ballard 硬件

·支持 Chapter10 协议输入

·支持上行（TX）和下行（RX）数据（ARINC 429）

·支持 BM（总线监视器）and BC（总线控制器）（MIL 1553）

iNET插件使用iNET网络数据包协议捕获iNET兼容数据。。更具体地说，插件符合TTCNPD数据分组协议版本3，其向着与用于网络分组协议的iNET标准的兼容性发展。NPD消息协议是在标准IPv4网络协议和UDP传输协议之上操作的应用层协议。每个NPD数据包包含一个20字节的NPD数据包报头，后跟一个或多个包含实际数据的NPD数据段（如携带PCM模拟采集数据的ACQ）。iNET插件可以通过从本地UDP端口捕获iNET数据或通过加入指定的多播地址并捕获多播iNET数据流来操作。

·捕获和存储iNET 兼容数据

·自动检测传入iNET 数据流和数据类型

·从本地UDP端口，或加入组播会话捕获数据

·从多个NIC捕获iNET数据 - 捕获和存储iNET兼容数据

PCM 插件功能包括用于PCM数据源的位同步、帧同步、反变换、PCM 编码器及模拟器。数据源可以来自DEWESoft PCM-FS2和 Ulyssix 硬件，也可源自Chapter10插件。插件能够从这些接口解码出几千个通道，支持嵌入式流和FFI。通过使用 IRIG 技术，数据能够与模拟量数据及视频数据完美同步。

·位同步、帧同步、反变换、PCM 编码器及模拟器

·支持DEWESoft PCM-FS2、Ullysix板卡及 Chapter 10 协议

·支持嵌入式流和FFIs

·数字化记录，完整的分析回放功能

·通过 IRIG 功能实现完美同步

S7插件通过西门子S7协议通过以太网与西门子PLC设备通信。插件和PLC设备之间直接通信，因此不需要西门子许可证，支持读写。支持的所有S7数据类型（Bool，Byte，Char，Word，Int，DWord，DInt，Real，Date，Time of Day，Date_Time，String）。 插件能够同时与多个PLC设备通信。

·与西门子S7 PLC设备通信

·支持读写

·支持所有S7数据类型

·与多个PLC设备同时通信

串行通信的通用插件（RS232及兼容设备）。插件可以 接收串行数据，并从字节流中提取文本或数据。用户还 可以将数据发送到串行设备（例如，在存储开始后每隔X 秒发送......）。

·通用协议（ASCII 或字节 协议）

·从串口设备读写

·支持RS232 及兼容设备

·支持校验（Check-sum，XOR，CRC）

·自动模式或轮询

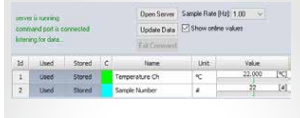

DEWESoft® TCP / IP二进制客户端插件可以通过TCP/IP从外部应用程序（例如LabView...）接收数据，并将此数据添加到DEWESoft®通道。 外部应用程序必须按照文档中指定的协议发送数据：即外部应用程序的软件团队必须进行一些编程，使他们的应用程序能够与此插件对接。

·允许外部程序向 DEWESoft® 添加数据

·专有TCP/IP协议

DEWESoft® Modbus TCP/IP 插件可以通过TCP/IP读取Modbus 通道。它支持Boolean，Int16，Int32和Float32（包括Word-Swap）数据类型。 注意：当前不支持写入Modbus设备。

·读取线圈和寄存器

·Modbus TCP/IP

·支持字词交换

通过Modbus RTU协议（支持多串口）从测量设备读取数据，不支持ASCII 协议。

QR Code 插件用于扫描条形码并将其内容存储到Dewesoft数据头中。该插件支持1-D以及2-D条形码，例如QR码和数据矩阵。支持手持扫描仪和相机模式。

·可以扫描条形码、QR码和 Data matrices

·存储条码内容至 Dewesoft文件数据头

·支持手持扫描仪和相机模式

此插件支持兼容NMEA的气象站设备（如Vaisala WXT520），通过RS232接口进行连接。截至目前支持MWV 和XDR信息。设备必须配置为自动发送数据。

·支持NMEA气象站

·RS232接口通讯

·MWV，XDR句式

增加了对MAHR数字卡尺和刻度盘指示器的数据采集功能。支持支持有线（USB）和无线两种设备

·可调刷新率

·多设备支持

ADMA仪器是用于汽车行业中应用的高速/高性能陀螺仪平台，用于测量绝对位置、速度、加速度、角度（偏航、俯仰、翻滚）和角速度等参数。通过插件接口能够实现对仪器的完全控制、初始化及设置。数据与所有其他数据源完全同步。

·支持软件和硬件同步

为CrossBow 440系列惯导系统设计的DEWESoft®插件可以按照客户在 CrossBow设备中设定的采样率读取角速度、加速度及温度数据。

·角速度

·加速度

·温度

DEWESoft®插件基于Microstrain® 3DM-GX3®微型姿态参照系统的单字节命令API。计算俯仰、侧倾、偏航等参数。注意：此插件不支持较新的MIP协议：请改用Microstrain-MIP 插件！

·读取加速度、角速度、磁力计和方向坐标系

·计算偏航、俯仰、翻滚角

·采样率可达1kHz

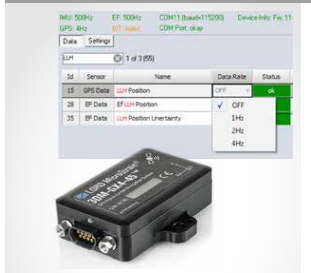

此插件支持 Microstrain® MIP协议。它是基于3DMGX4-45™传感器开发的。3DM-GX4-45™是一个结合微型惯性传感器和高灵敏度的嵌入式接收器（GPS）的高性能、微型惯性导航系统（INS）。该插件支持大多数IMU、GPS和 EF（扩展卡尔曼滤波器）数据包和一些初始化命令。

该插件还可与其他 MIP 传感器（即 3DM-GX4-35™、3DM-GX4-25™）配合使用。

注 意：还有另一个插件“DEWESFT-PLUGIN-MICROSTRAIN”，它支持较旧的基于字节的协议。

·支持基于 MIP协议的 Microstrain® 传感器

·支持 IMU、GPS和EF数据包

TopconGRS-1设备（便携式W-LANGPS插件，可选RTK功能）插件。此插件支持 TCP/IP 和 UDP 数据传输。RTK 可实现亚米级精度（如，与ADMA插件组合使用）。

·便携式GPS/RTK

·WiFi（TCP/IP，UDP）

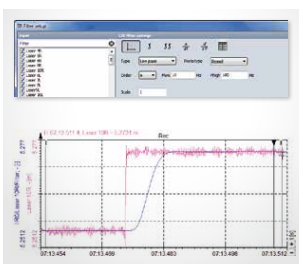

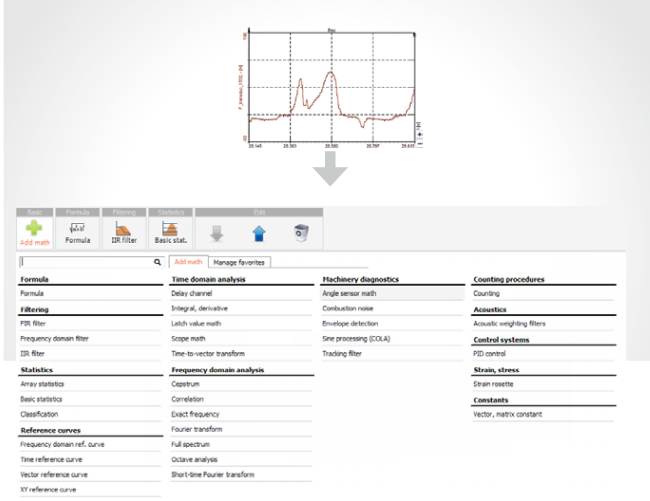

·滤波器（FIR、IIR、FFT滤波器、积分、微分 …）

·逻辑条件

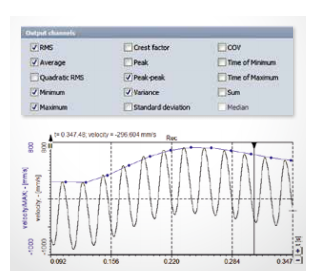

·基本统计功能（有效值、平均值、最小值、最大值 …）

·高级统计功能（方差、标准差、分类、计数 …）

·参考曲线（时间、XY及频域）

·时域转角域（重采样）

·包络检波功能

·延迟通道（前值、增量计算）

·锁存（保存特定条件下的值）

·角度传感器 （将测速探头模拟信号转为角度/频率信号）数学计算

·示波器触发

·频谱分析（FFT、STFT、CPB、SineProcessing）

噪声计用于测试电信设备。它向我们展示了各种频率的干扰电压的可听效果。噪声计在频域中使用加权网络。

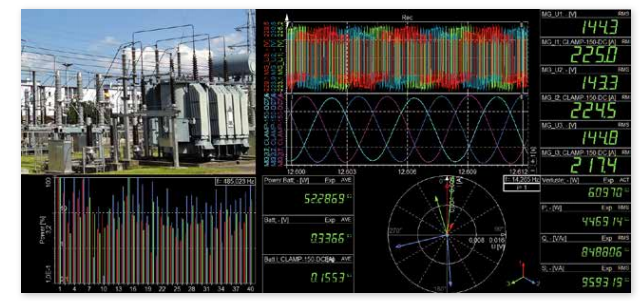

·对300多个参数进行计算

·1-12相交流系统电力分析，星形-三角计算，波形RMS计算

·电压、电流（rms，rm，ave）及频率计算

·有功、无功 & 视在功率（P，Q，S，PF，cos phi， …）

·失真及失真系数（D，DH，QH，K，THD I，THD U）

·周期值重叠以进行详细的故障分析

·符合IEC 61000-4-30标准的A类电能质量分析仪

·根据IEC61000-4-7标准，可分析高达150 kHz谐波

·根据IEC61000-4-15标准，进行闪变和快速电压变化测试

·根据IEC64000-21标准，进行Flicker emission测试

·不平衡和对称分量（零序，正序，负序）

·原始数据记录，采样率高达1 MS/s

·示波器视图

·矢量示波器视图

·谐波 FFT

·Full FFT

·3D FFT 瀑布图

·通过模拟、数学及电力模块通道进行触发如通过电压不平衡量、频率偏离、 电压突降 …

·派克变换

·效率映射

·依据 FGW-TR3的电力品质报告

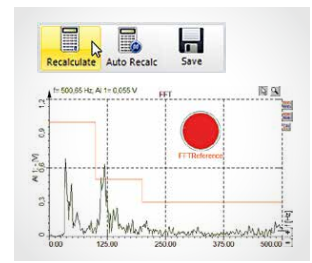

FFT分析仪

FFT分析仪提供频谱分析的所有主要功能，具有高级平均、可选分辨率（64000谱线数）及直接指定带宽（最小0.01Hz分辨率）功能。一个FFT窗口中可以显示多个通道的数据，方便比较。

·多重光标及标注

·包络

·自谱和互谱

·倒谱

·短时 FFT

阶次跟踪模块的主要功能是对信号在不同转速下的变化进行测量。 信号输入可以是：麦克风、加速度计甚至扭振模块的输出。模块能够清晰地将与发动机相关的谐波和其他频率如结构共振等区分开。DEWESoft仪器的高精度数字计数器，可提供准确且可重复的测量结果。结果能够以3D图和2D图的形式呈现，可以从图中抽取阶次及提取转速相位。

DEWESoft仪器的高精度数字计数器基于102.4 MHz时基，旋转和扭转振动角度和角速度（使用两个编码器）即使是在高转速下也可以精确测量。安装角度固定差值、安装未对中误差及传感器自身误差都可以在软件中进行补偿，支持具有传动比的变速箱的还可以应用附加的滤波器。

为了消除由一阶（不平衡）所引起的振动，DEWESoft提供动平衡模块。模块设置非常简单，只需指定角度传感器和振动传感器即可。模块按照固定流程进行：首先初始运行记录，然后以适当的角度添加试验质量块。 如果需要，测试可以重复进行。根据旋转部件结构，支持单平面和双平面平衡。 所有处理结果和原始数据都存储在数据文件中。

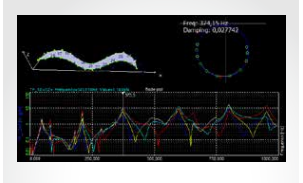

DEWESoft提供了一种有效的解决方案，在很短的时间内就可以完成设置和测量。结构模型可以在几何编辑器中导入或编辑。对于测量，可以根据需要选择使用力锤对不同点进行敲击或者改变响应加速度加速度传感器的位置。在分析模式下，点击共振频率点就可以看到振型动画。

·传递函数（FRF）     ·相关

·模态只是功能（MIF）    ·双击检测

·重置敲击或测量点    ·敲击多次平均

·激励/响应频谱，加窗

·SISO， MISO and SIMO， 响应通道分组

·导纳圆方式抽取模态参数（频率和阻尼比）

·如果激励是由于设备处于工作状态产生的，这种情况下无法测量激励，频谱ODS测量方法非常适用。

DEWESoft提供符合国际标准IEC61672，IEC60651，IEC60804的实时声级计算。可以任何组合频率和时间加权进行计算。可以计算整个时间段或者自定义时间长度的统计值。

常数百分比带宽滤波器可以实时进行处理（true octave），提供了1/1，1/3，1/6，1/12，1/24倍频程选项。通过阵列统计数学功能，可以方便的提取出整个频谱或者指定频率段的最大/最小/平均等统计值。

插件支持依据ISO 3741、ISO 3744和ISO 3745进行声功率测量。麦克风位置由软件计算得出，具体取决于声源和配置的大小（半球，半截面，......）。如果客户使用的麦克风数量少于标准要求的麦克风，则可以将测量区域分组，在测量过程中更改传感器的位置。在背景测量（K1，K2）中，软件逐步引导用户进行测量还有重复性检查，生成报告需要的1/3倍频程图表。

燃烧分析

·电荷传感器直接输入

·实时数学计算，统计值，标准差

·在线显示：压力图，p-V 图，CA scope，…

·时域采样 （适合冷启动测试）

·iFile，Excel，FlexPro，txt，… 格式输出

·标准差，IMEP，PMEP，NMEP，热力学计算

·爆震检测

·燃烧噪声分析（实时 dB 噪声计算）

·台架通讯

·ECU 通讯

高级司机辅助验证系统

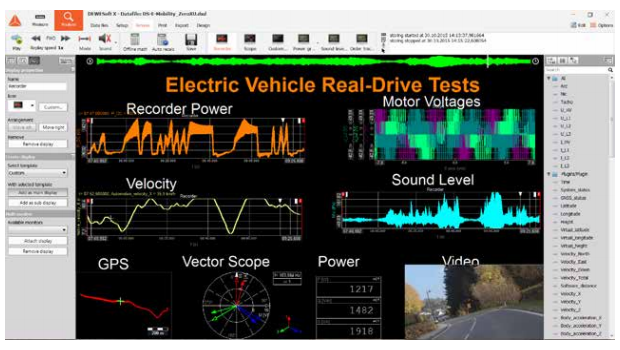

电动车

·IP67防护等级的 GPS+陀螺，动态采样可达 500Hz，位置精度 < 2 cm

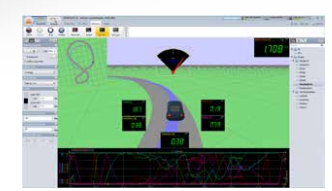

·易于使用的软件，通过 Polygon 插件可以实时计算车辆之间的距离及距离碰撞时间

·同步采集多种数据源如视频，CAN，CAN FD，FlexRay，XCP/CCP，OBDII，…

·为以下应用提供分析工具和算法：

·车道偏离 & 车道保持

·避撞，盲点检测，自动紧急制动

·自适应巡航控制

·其他各种类型的研发测试

·电动机，变频器，电池测试

·AC & DC 电力分析

·能量 & 能效

·静态 & 动态测试

·台架 & 路面测试

·高温 & 高寒测试

通过噪声

·自动化流程，实时分析结果

·仅需驾驶员即可完成测试

·采集 IEPE 麦克风输入,气象站,红外温度,RPM,节气门位置等

·集成分析算法：

·ISO 362

·UNECE R51.03, R41 & R117

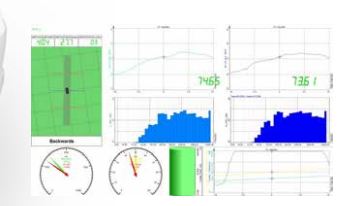

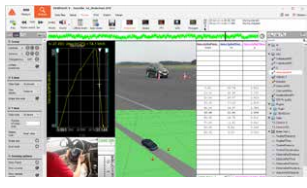

车辆动力学

制动测试

·自动化流程，司机向导式的软件 VTS – 车辆测试套装

·车辆、试验、传感器数据库都会自动分门别类的存储，方便检索

·集成测试功能包括：

·ECE 13H 正弦停滞测试（Sine with dwell）

·ISO 7401 横向瞬态响应试验

·ISO 13674-1 Sinus Steer

·其他

·通过DEWESoft sequencer实现自动化流程及报告生成

·通过模拟输入或CAN采集踏板力、行驶信息、温度信息及压力等

·实时结果

·集成测试功能包括:

·标准测试 (ECE13H, FMVSS 135, ...)

·ABS 测试

·研发测试

·制动舒适性测试

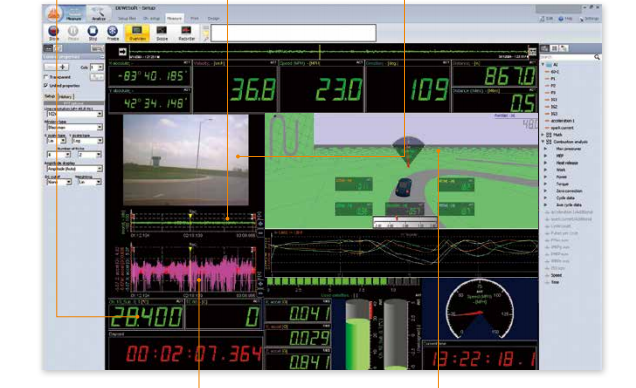

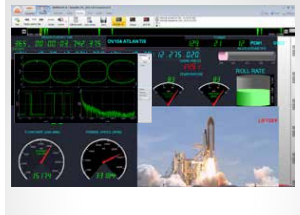

随意配置您的仪器界面：

数字及模拟表

记录仪

FFT分析仪

示波器/触发

数字表     轨迹图     输入控制

模拟仪表     倍频程     静态图像

水平 / 垂直柱状图   矢量示波器/谐波FFT   文本

XY 记录仪     P-V 图/燃烧分析示波器  折线

指示灯     2D 图     动平衡

预警指示     坎贝尔图     FRF 建模编辑器

记录仪/垂直记录仪   3D 图     Polygon 3D

示波器     表格值显示    姿态显示

FFT      视频      模态导纳圆

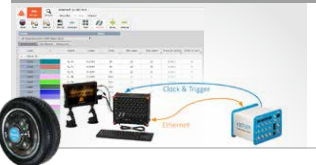

车轮力测量

遥测接收所有车轮受力信息

GPS信息

通过插件可以3D显示位置数据并进行分

分布式采集

使用OPT-NET功能对测试系统进行远程控制，易用性远超你的想象。不管多台测试系统是采用近距连接还是分布在世界各处，OPT-NET都是测试系统的控制中心。IRIG和GPS时钟技术能够确保多台设备的数据时刻保持同步，且不会因为时间流逝而降低同步精度。OPT

NET提供三种基本的操作模式（1:1模式、X：1模式、1

：X模式）。这三种模式可以完成几乎所有的应用。通过远程控制能够将测试系统扩展到数百通道，也可以完成几百公里以外的分布式测量，一切都是可能的。

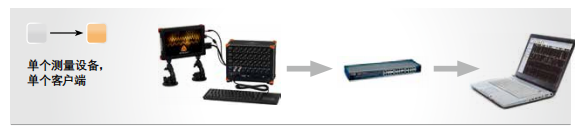

1:1模式用于只有一台的测试系统和一台的客户端。在这种模式下有两种操作模式：完整的远程控制模式和数据浏览模式。在完整的远程控制模式下，客户端计算机完

全控制测试系统。当通过客户端在设置界面进行更改时，测试系统的软件也会切换到相应的界面。

单个测量设备，单个客户端

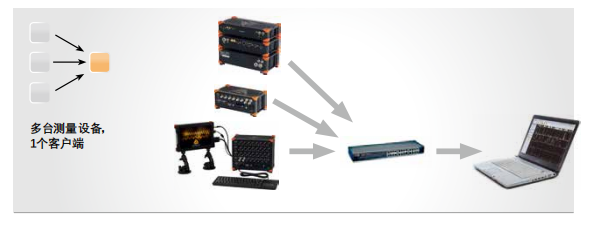

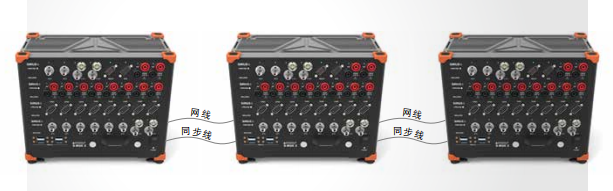

多台测试系统和一台客户端的测试模式主要用于需要分布式测量或数据流量超出一台测试系统能力的情况下。在这种情况下，多台测试系统必须保持时钟同步，既可以通过硬件时钟（一台测试设备发送时钟，其余设备接收时钟）进行同步，也可以通过外部时钟源（IRIG或GPS时钟）进行同步。

所有测试系统的采样率必须相同。在这种情况下，只有一种连接方式 -客户端计算

机作为主控端。客户端计算机控制测试网络中所有设备同时开始及停止采集存储。客户在任何时间查看任意一台测试设备工作状况，但仅能连接一台测试系统（此时与1:1模式相同）。用户也可以使用多台客户端计算机，但仅能显示一台测试系统的数据。

多台测量设备，1个客户端

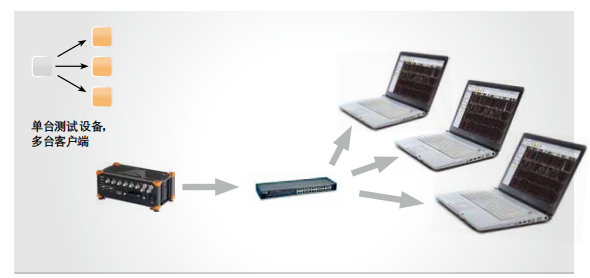

第三种网络配置模式是一台测试系统，一个主控客户端和多台显示客户端。主控客户端用于更改测试系统的参数设置、存储策略、控制存储的开始和停止等等。显示客户端只能够显示测试系统的部分通道数据（取决于连

接带宽）并存储到本地硬盘上。

单台测试设备，多台客户端

96通道SIRIUS数据采集系统

在DEWESoft®的整个发展过程中，存储性能提升一直被视为最为重要的环节之一。随着计算机技术的高速发展，我们一直利用各种资源，不断挖掘系统潜力。我们如今已经实现了超过500 MB/秒的持续流盘速度。即使

用户使用如此高的速度进行采集存储，DEWESoft®软件依然能够在几秒钟内重新加载数据。

DEWESoft®使用了特有的文件存储结构，通道设置、界面显示设置、所有的事件、高采样率的模拟信号数据和其他信号源的异步低速数据都可以存储在同一个文件中。对于长时间的监控测量，DEWESoft®软件提供了文件分割功能，能够在存储过程中按照指定文件大小，或设定

的时间长度（例如：每24小时）自动生成新的数据文件。DEWESoft®软件确保在新文件生成过程中没有数据丢失。

有时系统需要进行连续数天或数周的监测，只为记录某些特定的事件过程。将所有的数据存储在硬盘上，然后手动寻找这些事件显然不是一个好主意。在这种情况下，用户可以使用DEWESoft® 软件提供丰富的触发功能，包括启动/停止触发条件和触发前置/后置时间。

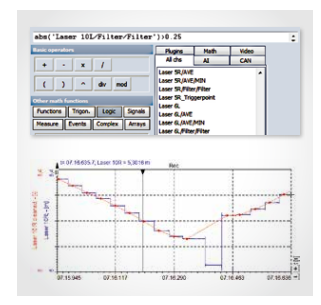

用户也可以使用多个数学公式组合起来创建触发条件。

当触发条件满足时，数据会被高速存储（包括前置/后置时间的数据），未触发时只存储统计值（最小值、最大值、平均值和有效值）。这样将可以减小长时间测量过程中的文件大小。

多重触发

触发类型

沿触发（上升沿或下降沿）

窗触发（两个电平：进入或离开）

脉冲宽度触发（持续时间长/短于设定值）

窗和脉冲宽度（以上两种的组合）

斜率触发（根据上升沿/下降沿斜率触发）

对于需要长期测量存储并进行离线后处理的应用，DEWESoft®提供了一个基于数据库存储的解决方案，在未触发时使用低速存储，触发后高速采集存储，历史数据不断发送存储到远程数据库服务器。数据库存

储形式主要用于分布式采集应用中。
