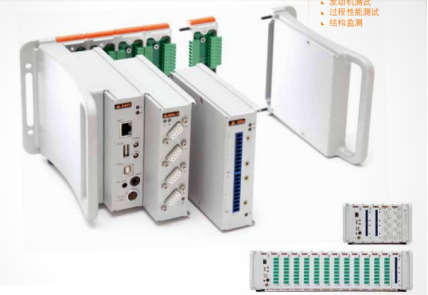

DS-NET 以太网解决方案 DS-NET系列产品是针对多种应用设计的测量和控制系统,特别适合以下应用领域: ·部件测试 ·发动机测试 ·过程性能测试 ·结构监测 | |
| |
DS-NET结构坚固、扩展性强,系统可以从2通道扩展到数千个通道,可用于测量和控制等领域。既可做为独立的数据记录仪使用,也可作为基于DEWESoft®仪器的系统扩展,还可以组成基于以太网的独立分布式测试系统。
完全模块化的设计让系统配置完全符合用户实际测试需求。多种DS-NET模块可以适应大多数的输入输出信号类型。这些多功能模块可以任意搭配,组成适合用户需要的数据采集和过程控制系统。
全金属外壳和良好的电气隔离设计保证系统能够适应各种恶劣环境,通用的接口设计加上图形化的DEWESoft®数据采集软件使得系统简单易用。 综上所述,DS-NET可以完成您未来若干年内的测试任务,物有所值,值得投资。 | ·最高采样率可达10 kS/s/通道 ·基于以太网的分布式采集系统 ·独立的数据记录仪 ·成套仪器中本地运行DEWESoft® 软件 ·基于 LabVIEW®的定制解决方案 ·作为基于DEWESoft®仪器的扩展通道 ·完全模块化设计,配置灵活 ·扩展方便,2 通道至上千通道 ·便携式和19″机架式两种规格 ·实时性强 ·冗余数据储存 ·工作温度:-20℃ to +60℉
|
应用领域
基于以太网的数据采集系统 | |
| DS-NET是一个紧凑灵活的基于以太网的数据采集系统。分为便携式和19”机架式两个产品系列,都配备了高精密隔离型信号调理模块,精度高、性能稳定、工作可靠。DS-NET通过网线与计算机主机连接,计算机上安装DEWESoft®实时数据采集软件。每套DS-NET至计算机的数据传输率可达1.6MS/s,可用于数据显示、处理及存储。
DS-NET还可以用于实时控制!由于Microsoft Windows®是一个非实时系统,所以不能保证系统的响应时间。而DS-NET 通过运行自己内部的实时操作系统,可以直接从设备内部实时控制信号输出和报警输出,从而保证系统精准的响应时间——完全与计算机无关。 |

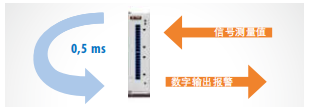

| 信号测量值 数字输出报警 0,5 m 固定的响应时间 模块内部处理报警输出 |
独立的数据记录仪 | ||
| DS-NET系统可以作为独立的数据记录仪使用,在DEWESoft®软件里进行设定即可。测量数据和经过处理的数据可储存于U盘上,最大可支持32GBU盘。
触发模式:总采样率可达1.6MS/s,每次触发最多储存2M数据点。连续储存模式:总采样率为1.6MS/S,数据会以每2M数据点保存一个文件,文件之间数据是连续的。 | 由于DS-NET本身带有缓存,所以U盘可以热插拔,而且不会丢失数据。数据分析可以在 DEWESoft®软件中离线进行。
|

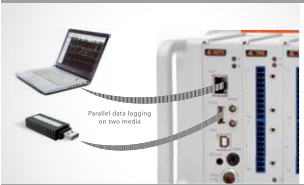

数据采集的备份功能 | |
| 结合数据记录仪功能和DEWESoft®在线采集软件的功能,DS-NET在数据采集过程中可以提供多重备份,以实现最高的数据存储可靠性。DS-NET可以同时连接U盘和主机(通过以太网),当主机通过 DEWESoft® 进行数据采集、分析和储存时,数据同时也会被存储在U盘上。
即使在测试过程中以太网意外中断,数据也不会丢失,因为它仍然会被存储在U盘上,不会影响测试结果。 |
DS-NET 系统架构:
1.基于以太网的DAQ系统:DS-NET 模块 + GATE + PC. | |

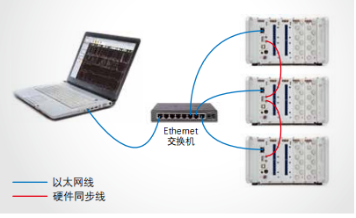

每个DS-NET系统中都包含一个DS-GATE控制器,每个DS-GATE控制器最多可以连接16个DS-NET模块并通过网线连接到电脑上。每个普通DS-GATE控制器可传输总采样率为160kS/s的数据。高速控制器DS-GATE HS最高数据传输率可达1.6MS/s。DS-NET系统可以扩展到上千通道。控制器之间通过网线连接可以到达100米距离,光纤连接可达1000米。DS-NET系统之间可以通过软件、硬件同步线或GPS时钟无线同步。
|
|
DS GATE | DS GATE-HS | DS GATE | DS GATE-HS | ||
PC - 以太网接口 | Ethernet | GigE Ethernet |
|
| |
最多可支持模快 | 16 | 64 | |||
最大数据传输率 | 160 ks/s | 800 kS/s | |||
100 通道时的典型传输速率 | 1 kS/s | 8 ks/s | |||
RS485 接口 | 2 | 4 |
2.多合一的基于以太网的DAQ系统 : DS NET 模块 + GATE + DS-NET-CPU3. | ||
一个高性能的 DS-NET- CPU3 模块添加到 DS NET系统中,通过DEWESoft®软件界面进行采集组成一个强大的DAQ采集系统。如果您需要高速的数据采集,只需要添加SIRIUS®或DEWE-43采集模块就能实现200KS/S甚至高达1MS/S采样率。所有的数据可以通过DS-NET、SIRIUS或DS-43进行硬件同步。 | DS-NET-CPU3 | |
软件 | DEWESoft® X2 | |
CPU | i3 | |
固态硬盘 | 120 GB | |
RAM | 4 GB | |
WIFI | 802.11g | |
显示接口 | Mini HDMI |

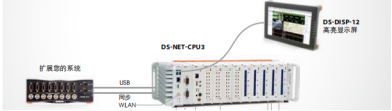

DS-DISP-12高亮显示屏
DS-NET-CPU3
扩展您的系统
8 个高动态模拟通道
24bit@200 kS/s /通道
8 个超级同步计数器
2 个同步高速 CAN通道
USB
同步WLAN
显示器接口
2x USB
120 GB SSD
i3 CPU
DEWESoft® X
2 CAN
GPS 1 Hz
32 通道隔离高速热电偶
12通道隔离多种传感器输入
8 通道数字输入和8通道数字输出
2 通道隔离多种传感器输入和ICP输入
DS-NET 测量模块:
模块类型 | ACC2 | CFB2 | BR8 | BR4 | BR4-D | V8 | V8-B | V8-200 | V4 | V4-B | V4-HV | TH4 | TH8 | TH8-C | DIO8 | AO4 |
最大采样率[Hz] | 10K4 | 10K | 10K | 10K4 | 10K | 10K | 10K | 10K | 10K | 1005 | 10K | 10K | ||||
隔离电压[V]6 | 5007 | 5007 | 5007 | 5007 | 5007 | 5007 | 1.2K8 | 1.2K8 | 1.2K8 | 5007 | 5009 | 5007 | ||||
模拟信号输入类型 | ||||||||||||||||
电压通道 | 2 | 4 | 4 | 8 | 8 | 8 | 4 | 4 | 4 | 4 | 8 | 8 | ||||
最大量程 | ±60V | ±10V | ±10V | ±10V | ±10V | ±200V | ±10V | ±10V | ±1V | ±80mV | ±80mV | ±80mV | ||||
电流量程(0..25mA) | 2 | 4 | 4 | 810 | 811 | 411 | 411 | |||||||||
电阻 | 2 | 4 | 4 | |||||||||||||
电位计 | 2 | 4 | 4 | |||||||||||||
Pt100,Pt1000 | 2 | 4 | 4 | |||||||||||||
热电偶 | 212 | 412 | 413 | 4 | 812 | 8 | ||||||||||
全桥l,½桥,¼桥 | 214 | 215 | 8 | 416 | 417 | |||||||||||
感应全桥和½桥 | 2 | |||||||||||||||
LVDT | 2 | |||||||||||||||
IEPE/ICP传感器 | 2 | |||||||||||||||
数字信号输入范围 | ||||||||||||||||
频率 | 4 | 2 | ||||||||||||||
脉冲宽度 | 4 | 2 | ||||||||||||||
计数器 | √18 | √19 | ||||||||||||||
时间 | 4 | 2 | ||||||||||||||
状态 | 2 | 4 | 2 | 8 | 4 | |||||||||||
模拟信号输出信号 | ||||||||||||||||
电压(±10V) | 2 | 4 | ||||||||||||||
电流(4...20mA) | 4 | |||||||||||||||
数字信号输出信号 | ||||||||||||||||
频率 | 8 | 4 | ||||||||||||||
脉冲宽度 | 8 | 4 | ||||||||||||||
状态 | 2 | 4 | 2 | 8 | 4 | |||||||||||
接头 | ||||||||||||||||
√标准接头 √可选接头 | ||||||||||||||||
螺丝端子 | √ | √ | √ | √ | √ | √ | √ | √ | √ | |||||||
BNC | √20 | √21 | √ | √ | √ | |||||||||||
DSUB 9 | √ | √ | ||||||||||||||
热电偶 | √ | |||||||||||||||
弹簧接线端子 | √ | |||||||||||||||
其他 | ||||||||||||||||
传感器供电[V] | <=12 | |||||||||||||||
重量[g]3 | 400 | 400 | 800 | 400 | 450 | 400 | 500 | 400 | 400 | 500 | 600 | 400 | 400 | 500 | 400 | 400 |
功耗[W] | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
4)热电偶输入时8Hz
5)启用工频抑制时8Hz
6)隔离电压:通道/通道,供电和接口(模块指标特殊注明除外)
7)1kVDC 峰值,500VDC几分钟,250VDC 持续
8)1.2kVDC 持续
9)输入通道组对组间隔离电压(接头对接头):1kVDC 峰值,500VDC 几分钟,250VDC 持续
10)V8-SHUNT 适配器可选
11)使用外部分流电阻(无适配器)
12)外部冷端补偿CJC适配器可选(参考TH8-CJC,BR4-CJC,ACC2-CJC)
13)仅用于差分温度测量(无 CJC 适配器)
14)¼ 桥组桥适配器ACC2-120/ACC2-350 可选
15)¼ 桥组桥适配器 CFB2-120/CFB2-350 可选
16)¼ 和 ½:桥组桥适配器BR4-120/BR4-350 可选
17)¼ 和 ½:桥组桥适配器BR4-D-120/BR4-D-350 可选
18)仅有2个4线编码器可以使用,或者4个标准的2线编码器
19)仅有1个4线编码器可以使用,或者2个标准的2线编码器
20)可选适配器:ACC2-BNC(仅用于IEPE 测量)
21)适合于 BR4-D 模块,可选 DSUB-BNC适配器 (仅用于电压测量)
DS-NET 测量模块:
DS-NET-ACC2 | |||
多功能输入模块 | |||
|
| 2通道隔离模拟输入 | 电压:±60 V,±10 V,±1 V,±100 mV |
电流:0.....25 mA | |||
电位计,电阻:100 kΩ,4 kΩ,400 Ω | |||
Pt100或Pt1000:-200.....850 °C | |||
热电偶类型:B,E,J,K,L,T,U,N,R,S | |||
应变:±2.5 mV/V,±50 mV/V,±500 mV/V(@ 2.5 V 激励) | |||
IEPE传感器:±10 V;恒流源激励:4 mA | |||
AD分辨率 | 24位 | ||
采样率 | 10 kHz 每通道(热电偶 8 Hz) | ||
2 通道数字 I/O | 输入:状态,信号置零,内存重置/输出:报警,阀值/电压:最大30 V | ||
信号处理 | 线性化,数字滤波,平均值,比例转换,最大/最小值,有效值,代数计算,报警 | ||
TEDS | class 1 和 class 2,依据IEEE 1541.4 | ||
电气隔离 | 所有输入输出通道,供电及接口隔离电压 500 V |
DS-NET-CFB2 | |||
载频和AC/DC应变模块 | |||
|
| 2通道隔离模拟输入 | 应变和电感桥路(全桥,半桥,¼桥),LVDT,RVDT |
DC 和CF载频 | 直流激励,600 Hz载波激励,4.8 kHz载波激励 | ||
2通道模拟输出 | 电压 ±10 V,10 kHz | ||
AD分辨率 | 24位 | ||
2 通道数字 I/O | 输入:状态,信号置零,内存重置 | ||
输出:状态,报警,阀值 | |||
信号处理 | 线性化,数字滤波,平均值,比例转换,最大/最小值,有效值,代数计算,报警 | ||
电气隔离 | 所有输入输出通道,供电及接口隔离电压 500 V |
DS-NET-BR4 | |||
多功能输入模块 | |||
|
| 4道隔离多功能模拟输入 | 电压:±10 V,±1 V,±100 mV |
电流:0.....25 mA, | |||
电位计,电阻:100 kΩ,4 kΩ,400 Ω | |||
Pt100或Pt1000:-200.....850 °C | |||
热电偶类型(不适用于BR4-D):B,E,J,K,L,T,U,N,R,S | |||
应变:±2.5 mV/V,±50 mV/V,±500 mV/V(@ 2.5 V 激励) | |||
AD分辨率 | 24位 | ||
采样率 | 10 kHz 每通道(热电偶 8 Hz) | ||
信号处理 | 线性化,数字滤波,平均值,比例转换,最大/最小值,有效值,代数计算,报警 | ||
电气隔离 | 所有输入输出通道,供电及接口隔离电压 500 V | ||
选项 | D-SUB 接头型号:DS-NET BR4-D / Lemo 10 针 |
DS-NET-BR8 | ||||
桥路输入模块 | ||||
|
| 8通道应变输入 | ¼桥:±1 mV/V,±5 mV/V | |
半桥和全桥:±2 mV/V,±10 mV/V | ||||
激励电压:2V,4V 可选 | ||||
可选shunt校准电阻:100 kOhm | ||||
全桥,半桥和¼桥 | ||||
3-,4-,5-,6- 线 | ||||
AD分辨率 | 24位A/D ,内置 1 kHz 抗混叠滤波器 | |||
采样率 | 10 kHz 每通道 | |||
信号处理 | 线性化,数字滤波,平均值,比例转换,最大/最小值,有效值,代数计算,报警 | |||
电气隔离 | 所有输入输出通道,供电及接口隔离电压 500 V | |||
选项 | 可选螺丝连接端子适配器 |
DS-NET-V4 | |||
高隔离电压输入模块 | |||
|
| 4通道隔离输入 | 电压量程:100 mV,1 V,10 V(高电势环境) |
电流(需要外接分流电阻) | |||
AD分辨率 | 24位 | ||
采样率 | 10 kHz 每通道 | ||
信号处理 | 线性化,数字滤波,平均值,比例转换,最大/最小值,有效值,代数计算,报警 | ||
电气隔离 | 1200 V | ||
短时 5 kVpk | |||
选项 | BNC接头型号:V4-B |
DS-NET-V4-HV | |||
高压输入模块 | |||
| ![]()
| 4通道隔离输入 | 电压量程:40 V,120 V,400 V,1000 V |
AD分辨率 | 24 位 | ||
采样率 | 10 kHz 每通道 | ||
信号处理 | 线性化,数字滤波,平均值,比例转换,最大/最小值,有效值,代数计算,报警 | ||
电气隔离 | 1200 V | ||
短时 5 kVpk | |||
选项 | 高压BNC 接头线 |
DS-NET-V8 | |||
电压模块 | |||
|
| 8通道隔离输入 | 差分输入电压±10 V,电流 0.....25 mA (外接分流电阻 |
V8-SHUNT,不适用于V8-B) | |||
共模电压:100 V | |||
AD分辨率 | 24 位 | ||
采样率 | 10 kHz每通道 | ||
2 通道数字 I/O( V8B模块不支持 | 输入:状态,信号置零,重置 | ||
输出:状态,报警 | |||
最大电压:30 V | |||
信号处理 | 线性化,数字滤波,平均值,比例转换,最大/最小值,有效值,代数计算,报警 | ||
电气隔离 | 所有输入输出通道,供电及接口隔离电压 500 V | ||
选项 | BNC接头形式:DS-NET V8-B |
DS-NET-V8-200 | |||
电压模块 | |||
|
| 8通道隔离输入 | 隔离差分输入电压 ±200 V |
AD分辨率 | 24位 | ||
采样率 | 10 kHz每通道 | ||
信号处理 | 线性化,数字滤波,平均值,比例转换,最大/最小值,有效 | ||
值,代数计算,报警 | |||
电气隔离 | 所有输入输出通道,供电及接口隔离电压 500 V |
DS-NET-DI08 | |||
数字输入/输出模块 | |||
|
| 8通道数字输入 | 计数器、频率、PWM脉宽调制、时间、状态,频率、PWM脉宽调制输出、状态输入或输出 |
8通道数字输出 | |||
状态输入/输出 | 过程控制,阀值可调 | ||
频率输入/输出 | 输入频率可达1MHz | ||
输出频率可达10kHz | |||
计数器 | 正/反计数,正交计数带参考零点识别,可达1MHz | ||
PWM 输入输出 | 输入:测量占空比、频率 | ||
输出:可变频率和/或占空比 | |||
时间测量 | |||
电气隔离 | 所有输入输出通道,供电及接口隔离电压 500 V |
DS-NET-AO4 | |||
模拟输出模块 | |||
|
| 4通道隔离模拟输出 | 电压±10 V,电流4..20 mA,可调 |
16 位 DAC | 10 kHz 采样率 | ||
4 通道数字输入和4通道数字输出 | 可设置为2个计数器、2个频率或2个PWM脉宽调制输入, | ||
频率输入/输出 | 输入频率可达1MHz | ||
输出频率可达10kHz | |||
计数器 | 正/反计数,正交计数带参考零点识别,可达1MHz | ||
PWM 输入输出 | 输入:测量占空比、频率 | ||
输出:可变频率和/或占空比 | |||
时间测量 | |||
输出比例任意调节 | |||
电气隔离 | 所有输入输出通道,供电及接口隔离电压 500 V |
DS-NET-TH4 | |||
高隔离热电偶模块 | |||
|
| 4通道隔离输入 | 可用于非隔离、高电势的热电偶 |
CJC冷端补偿 | 内置 | ||
动态线性化 | 根据不同量程,进行优化插值 | ||
热电偶类型(程控选择):B,E,J,K,L,T,U,N,R,S | |||
AD分辨率 | 24 位 | ||
采样率 | 10 kHz 每通道 | ||
信号处理 | 数字滤波,平均值,比例转换,最大/最小值,代数计算,报警 | ||
电气隔离 | 1200 V | ||
短时 5 kVpk |
DS-NET-TH8 | |||
热电偶模块 | |||
|
| 8通道隔离输入 | 热电偶和电压,量程:±80 mV, |
共模电压:100 V | |||
CJC冷端补偿 | DS-NET TH8-C:内部 | ||
DS-NET TH8:TH8-CJC适配器(可选) | |||
动态线性化 | 根据不同量程,进行优化插值 | ||
热电偶类型(程控选择):B,E,J,K,L,T,U,N,R,S | |||
AD分辨率 | 24 位 | ||
采样率 | 100 Hz /通道(使用工频抑制时8 Hz ) | ||
信号处理 | 数字滤波,平均值,比例转换,最大/最小值,代数计算,报警 | ||
电气隔离 | 所有输入输出通道,供电及接口隔离电压 500 V | ||
选项 | DS-NET TH8-C:内部集成CJC冷端补偿 |
DS-NET 可选模块:
DS-NET-CAN2 | DS-NET-SUPPLY / - BNC | ||||
CAN 总线输入模块 | 传感器供电模块 | ||||
| 2 通道高速 CAN 接口,可达1MBit/s |
| 4 通道隔离DC传感器供电 | +5 V,+12 V,+15 V,+24 V | |
隔离CAN输入500V | 电压组合 | 通过不同的接线方式得到多种电压组合,(e.g. 17V, 20 V, ...) | |||
OBDII,J1939,CAN 输出 | |||||
支持 CAN 2.0b 标准 | |||||
功能: 发送,接收,监听,缓存 | 供电功率 | 每种电压输出5 W | |||
和DS-NET CPU配合使用,最多可安装2个模块 | 电气隔离 | 每个供电电压隔离1.5 kV | |||
每个DS NET 系统只能安装一个供电模块。 |
DS-NET 可选接头 – 适配器:
CFB2-120 | CFB2-350 | |||
| 模块:CFB2 1 通道¼桥组桥适 配器 ,120 Ω |
| 模块:CFB2 1通道¼桥组桥适 配器,350Ω |
TH8-CJC | ACC2-120 | BR4-D-120 | |||||
| 模块:TH8 4 通道热电偶适 配器,集成 CJC 冷端补偿 |
| 模块:ACC2 1 通道¼桥组桥适配器 ,120 Ω |
| 模块:BR4-D 1 通道¼桥和半桥组桥适配器 ,120 Ω |
BR4-CJC | ACC2-350 | BR4-D-350 | |||||
| 模块:BR4 2 通道热电偶适配器,集成 CJC 冷端补偿 |
| 模块:ACC2 1 通道¼桥组桥适配器, 350 Ω |
| 模块:BR4-D 1 通道¼桥和半桥组桥适配器 ,350Ω |
ACC2-CJC | BR4-120 | DSUB-BNC | |||||
| 模块:ACC2 1 通道热电偶适配器,集成 CJC 冷端补偿 |
| 模块:BR4 2 通道¼桥和半桥组桥适配器 ,120 Ω |
| 模块:BR4-D 1 通道 DSUB9转 BNC 适配器,用于电压输入 |
ACC2-BNC | BR4-350 | V8-SHUNT | |||||
| 模块:ACC2 1 通道 螺丝安装转 BNC 适配器,ICP® 输入 |
| 模块:BR4 2 通道¼桥和半桥组桥适配器 ,350 Ω |
| 模块:V8 4 通道分流器接头,用于电流测量(25 mA) |
电源供电附件:
CAR-UPS-3 电池/UPS隔离电源 | ||
96 Wh锂离子电池,输入电压:9-36 VDC输出电压:24 V(连接电源时);14 V(仅电池供电时) 最大输出功率:80 W | 工作温度:-20℃至+ 60℃ 放电/ UPS模式(0℃至40℃充电模式)
|
|
